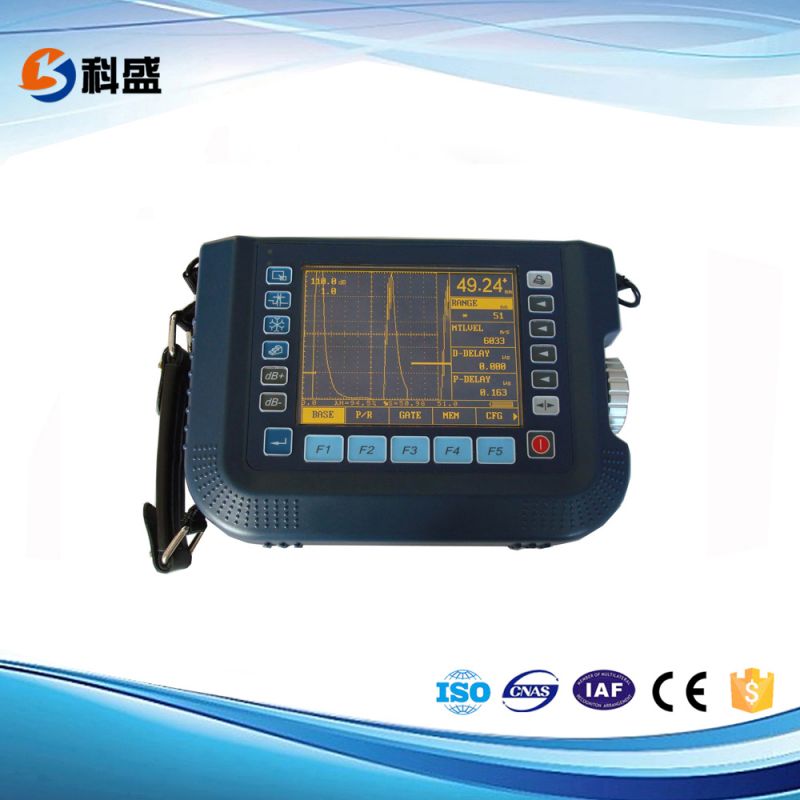

一.超聲波探傷儀TUD280產品概述：



     超聲波探傷儀TUD280是一款全新設計的、具有多處創新點的全數字化超聲波探傷儀，檢測速度快、精度高、波形穩定。等效采樣頻率高達320MHz，微小缺陷的檢出率高；超聲回波信號分析采用DSP處理技術，目標缺陷信號識別快，探傷波形顯示采樣平滑濾波技術，更適合粗晶金屬等強背景噪聲材料的檢測。關鍵性能指標與國際同類產品相近或超出。

● 峰值記憶功能

● 快速旋鈕調節，操作便捷

● A、B型顯示方式

● 缺陷當量計算

● 自動增益調節

● 具有回波包絡顯示功能

● 探頭自動校準功能

● 具有防水功能

● EL高亮度圖形點陣顯示屏，無視角限制，不受溫度陽光影響

● 更高的儲存容量，存儲1000幅A掃描圖形及參數和100,000個厚度值

● 多達10個獨立探傷通道

● 具有獨立的雙閘門設置和報警功能

● 大容量鋰離子電池，無記憶性，連續工作時間可達8小時

● 探頭角度和Ｋ值兩種輸入方式

● 可直接驅動C65/C66打印機

● 能夠跟PC機通訊，有功能強大的Windows數據處理軟件

● 重復發射率高達1KHZ

● 超高樣速率，射頻波形細節盡現



二.超聲波探傷儀TUD280技術參數：

名稱 技術數據 測量范圍  2.5mm～9000mm（鋼縱波） 工作頻率  0 MHz～15 MHz，連續可調 增益調節  110dB（0.2、0.5、1、2、6、12步距調節，0.0時鎖定） 垂直線性  ≤3% 動態范圍  ≥34dB 水平線性  ≤0.2% 波形顯示  正半波、負半波、全波和射頻 探傷靈敏度余量  ≥60dB(2.5MHz￠20/Z20-2) 脈沖移位  －20μs～＋3400μs 探頭延遲  0μs～99.99μs，分辨率0.0125μs 掃描分辨率  0.1 mm（2.5 mm～99.9 mm）；1 mm（100 mm～9000 mm） 聲 速  1000m/s～9999m/s 輸出阻尼  50，150，400 外型尺寸  243 ×173×85（mm） 重 量  1500g(含電池)

三.超聲波探傷儀TUD280基本配置：

1.主機

2.鋰電池

3.3A/9V電源適配器

4.BNC探頭連接電纜

5.直探頭2.5MHzΦ20

6.斜探頭5MHz8×9K2

7.耦合劑



四.超聲波探傷儀TUD280可選附件：

1.串行通訊電纜

2.PC端通訊軟件

3.試塊

4.探頭
