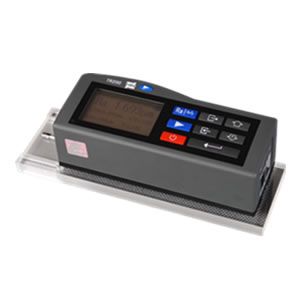

一.手持式粗糙度儀TR200產品概述：

    手持式粗糙度儀TR200適用于生產現場，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算機相應的參數，在液晶顯示器上清晰地顯示全部測量結果及圖形,并可在打印機上輸出，亦可與PC機進行通訊。

● 高精度電感傳感器

● 可測量顯示13個粗糙度參數

● 采用DSP(數字信號處理器)進行數據處理和控制，速度快，功耗低

● 機電一體化設計，體積小，重量輕，使用方便

● 高品質鋰離子充電電池，容量高，無記憶效應，連續工作時間大于20小時

● 連接時代TA系列打印機，可以打印測量參數及輪廓

● 標準RS232接口，可與PC機通訊

● 可選配曲面傳感器測量曲面，小孔傳感器測量內孔孔壁，溝槽/深槽傳感器測量溝槽底部或臺階的粗糙度

● 菜單操作方式

● 具有圖形顯示功能

● 傳感器觸針位置指示

● 帶存儲功能的自動關機

● 多語言工作方式選擇

二.手持式粗糙度儀TR200技術參數：

測量參數  Ra、Rz、Ry、Rq、Rt、Rp、Rv、Rmax、R3z、RSk、RS、RSm、Rmr

測量范圍  Ra:0.025-12.5μm

顯示范圍  Ra、Rq：0.005-16μm，Rz、Ry、Rt、Rp、Rv、Rmax、R3z：0.02-160μm

RS、RSm：1mm，Rmr：0-100%（%Rt），Rsk：0-100%

量程范圍  ±20μm、±40μm、±80μm

顯示分辨率  0.001μm

濾波方式  RC、PC-RC、GAUSS、D-P

取樣長度  0.25mm、0.8mm、2.5mm、自動

 評定長度  1L-5L（可選），L為取樣長度

測量行程長度  3L-7L（可選）

驅動行程長度  17.5mm/0.71inch

小驅動行程長度  1.3mm/0.052inch

示值誤差  ≤±10％

示值變動性  ≤6％

針尖角度  90°

顯示方式  128×64點陣液晶（帶背光）

工作環境  溫度：0ºC- 40ºC，相對濕度：＜90%

重量  440g

外型尺寸  140×52×48mm

三.手持式粗糙度儀TR200基本配置：

主機

TS100標準傳感器

電源適配器

多刻線樣板

傳感器護套

支架

四.手持式粗糙度儀TR200可選附件：

TS110曲面傳感器

TS120小孔傳感器

TS130溝槽傳感器

TS131深槽傳感器

TA610測量平臺

TA620測量平臺

TA630微調平臺

TA631微調平臺

TA230微型打印機

側向轉接桿

接長桿

V型塊

連接體部件

驅動器連接軸

PC軟件
